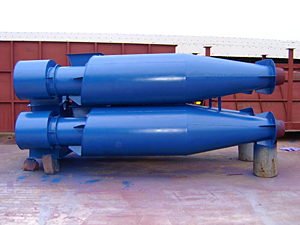

TXP型陶瓷
旋風除塵器采用斯泰曼的最高優化系數結構型式，是在原多種旋風
除塵器基礎上設計研制的一種新型旋風除塵器。內外殼體與構件使用陶瓷筒塊砌筑，確保了抗磨性能，不但使用壽命有了保證，且減少鋼材用量，降低了裝置造價與維護檢修費用。
除塵機理（參看結構示意圖）
該除塵器利用了旋風筒內速度場分布的高峰對煙氣上升的作用，設置了上升筒和二次分離室以及中間排氣管。
煙氣由入口以設計速度旋流進入筒體，煙塵受離心作用而分離，由上而下分離的粉塵沿筒體沉降到灰槽；煙氣以旋流的高峰速度沿0.6左右筒徑上升，含微塵濃度較高的部分煙氣沿上升筒壁高速旋流進二次分離室，再經旁路風道回到錐體，二次被分離的粉塵降到錐底匯同一次分離的粉塵進入灰槽。二次被分離后的煙氣從中間排氣管由出口排出。
由于在上升筒的上升旋流速度較主筒體內要高的多，故微塵能有效的進行二次分離。大大提高了整體除塵效率。
通過對旋風分離器進行設計，可以有效除去含塵氣體中各種尺寸的顆粒。在此可以舉一些實際例子。妨礙旋風分離器用于捕集細顆粒的主要原因在于經濟方面的考慮。小直徑旋風分離器用于捕集5um那么小的粉料時，分離效率可達90%。但是，對于許多工業領域，使用這么小的旋風分離器并不是最經濟的選擇。旋風分離器現在已能夠滿足環境和工藝過程，可分離出比公認的粒徑更細小的粉料。正是由于20世紀末在旋風分離器設計方面所取得的進展，旋風分離器已廣泛用于平均粒徑為10um以下的粉料的排放控制和產品回收。
